Memansang Kabel UTP


RJ-45
Kabel RJ-45 adalah kabel Ethernet yang biasa digunakan dalamopologi jaringan komputer LAN maupun jaringan komputer tipe lainnya. Konektor RJ-45 ini memiliki konfigurasi dua macam, sesuai dengan perangkat yang ingin dihubungkannya.
Straight Through Configuration
Kabel jenis ini biasa digunakan untuk menghubungkan perangkat jaringan dengan tingkat hierarki yang berbeda. Sebagai contoh adalah ketika kita menghubungkan PC ke jaringan komputer kita di kantor lewat switch. Tipe kabel jenis ini lebih umum digunakan dan relatif lebih mudah dalam penyusunan kabelnya saat memasang konektor RJ-45.

Kabel Straight

Kabel Straight digunakan pada saat ingin menghubungkan antara computer dan hub ataupun sebaliknya. Dengan kata lain metode ini digunakan ketika kita akan menghubungkan 2 komputer ataupun lebih,tapi melalui perantara seperti hub ataupun switch.Sebenarnya susunan kabel straight tidak harus persis seperti dibawah ini, susunanya warna bisa ditukar sesuai selera anda. Susunan warna dibawah ini merupakan standar yang sering digunakan di Indonesia.
Perbedaan penggunakan type crimpe :

* PC - Router/Hub/Switch : Straight
* Hub - Router : Straight
* PC - PC : Cross
* Router -Router : Cross
* Hub - Hub : Cross






Ini adalah susunan kabel Straight :



Kabel Cross Over

Kabel cross digunakan pada saat kita mau menyambungkan computer ke computer laen,atau kabel ini ini digunakan kalau kita mau menghubungkan 2 komputer atau hub ke hub, dengan kata lain kabel cross di gunakan untuk menyambungkan dua perangkat jaringan yang sama.perbedaan kabel cross dari kabel straight cuma terletak dari kabel nomer 1 dan 3 dan 2 dan 6, kita tinggal menukar saja kedua kabel itu.

Ini adalah susunan cabel cross :





Crimping Tool

Crimping tool adalah peralatan yang digunakan untuk meng-crimping RJ-45 yang sudah terpasang kabel UTP dengan benar. Fungsi Crimping Tool, diantaranya :
1. Digunakan untuk memotong kabel
2. Digunakan untuk mengelupas kabel
3. Digunakan untuk meng_crimping RJ-45

Alat dan Bahan :
1. Kabel UTP

Kabel yang akan kita gunakan untuk membuat kabel jaringan dengan jenis UTO (unshielded Twistet).







 2. Konektor RJ-45 2 buah






3. Tank Crimping



4. Tester kabel UTP (biar tau kalo salah nyambungnya)




Langkah 1 :

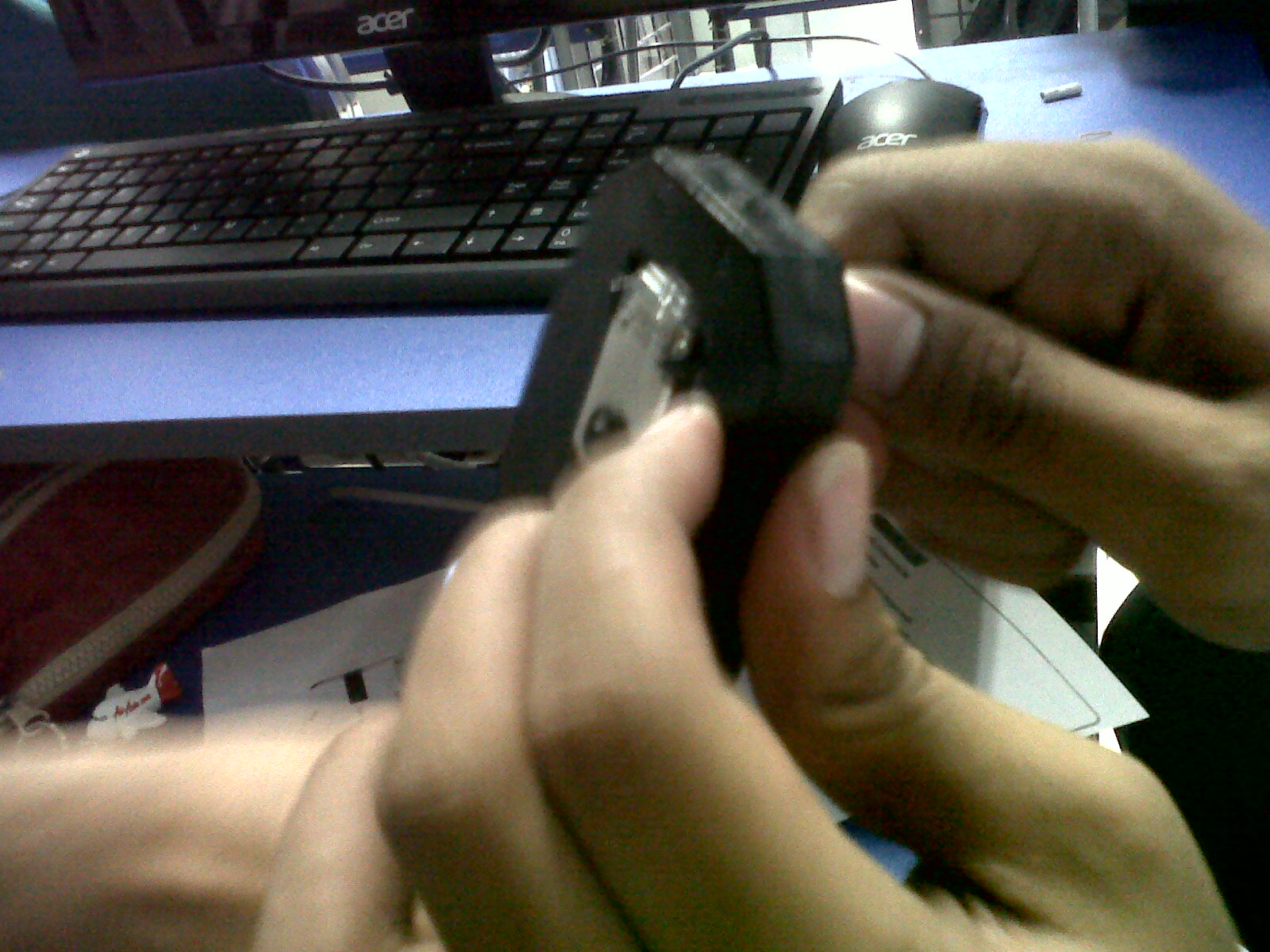

Kelupas bagian luar kabel UTP sepanjang kira-kira 2 cm dengan menggunakan pisau tang krimping sehingganampak bagian  dalam kabel yang berjumlah  sebanyak 8 buah,

Langkah 2 :
Urutkan dan rapikan kabel sesuai dengan
warna dibawah ini :
1. Hijau Putih
2. Hijau
3. Orange Putih
4. Biru
5. Biru Putih
6. Orange
7. Coklat Putih
8. Coklat
Langkah 3 :
Potong rapi ujung kabel secara bersamaan sedemikian sehigga ujungnya berjajar dengan rata



Langkah 4 :
Masukkan ujung kabel UTP tadi ke dalam konektor RJ-45. Pastikan urutannya benar sesuai dengan jalur-jalur yang sudah disediakan di dalam konektor tadi.
Dan juga pastikan ujung masing-masing kabel sudah mentok di bagian dalam konektor RJ-45

Langkah 5 :
Masukkan konektor RJ-45 yang sudah terpasangi kabel UTP tadi ke salah satu mulut tang crimping yang memiliki bentuk dan ukuran cocok dengan konektor RJ-45. Tekan bagian pangkal konektor dengan tang krimping. Penekanan ini akan membuat pin-pin yang ada di ujung konektor menancap di masing-masing kabel.


lakukan langkah 1 s/d 5 untuk kedua ujung kabel
Langkah 6 :
Uji dengan kabel tester. Colokkan salah satu ujung ke induk tester ( yg besar ) ke port Tx. Dan colokkan ujung lain ke anak tester (yg kecil) ke port Rx. Nyalakan kabel tester dengan menggeser saklar ke posisi auto.



di tester Induk :
Lampu indikator akan menyala secara berurutan dari lampu indikator 1 s/d 8
Masalah yang mungkin timbul :
·         kabel putus di tengah
·         kualitas konektor yg kurang baik
·         cara pemasangan yang tidak baik, misal : ada ujung kanel yang tidak mentok di dalam konektor sehingga tidak tertancap oleh pin konektor.
